Matplotlib 网格

在本教程中,我们将介绍图中的网格是什么,以及如何使用 Matplotlib 中的grid()函数对其进行定制。

什么是网格?

在任何图表或任何数据集的图形表示中,制作网格是为了让您更好地理解整个图形/图表,并将绘图上的点与比例值相关联,因为背景中有网格线。网格使图形/图表的内部基本上由直线(垂直、水平和角度)或主要用于表示数据的曲线相交而成。

  • 借助 matplotlib 中的网格,您可以更好地理解图形

  • 您可以很容易地获得数据点的参考。

  • matplotlib.pyplot.grid()用来轻松创建网格的功能,你也可以自定义,因为有很多选项。

Matplotlib grid()函数

这个函数基本上用于创建网格。

  • 在轴对象中,grid()功能用于设置图形内网格的可见性。它可以开也可以关。

  • 线型和线宽属性可以在grid()功能中设置。

  • 您可以根据自己的需求定制网格,因为有许多可用的选项。

Matplot lib grid()语法

下面我们有使用函数matplotlib.pyplot.grid()函数的基本语法:

matplotlib.pyplot.grid(b, which, axis, **kwargs)

让我们讨论一下这个函数中使用的参数:

  • b

    该参数表示布尔值,用于指定是否显示网格线。该参数的默认值为

  • 哪个

    此参数用于指示需要应用更改的网格线。这个值有三个:主两个

* 轴**

此参数用于表示需要应用更改的轴。该值为 **x** 、 **y** 或两者。

*   ****kwargs**

此参数用于指示可选的线属性。**

**## 示例 1

让我们看一个例子,我们将在图中创建一个网格:

import numpy as np
import matplotlib.pyplot as plt

t = np.arange(0.0, 1.0 + 0.01, 0.01)
s = np.cos(2 * 2*np.pi * t)
t[41:60] = np.nan

plt.subplot(2, 1, 1)
plt.plot(t, s, '-', lw=2)

plt.xlabel('time (s)')
plt.ylabel('voltage (mV)')
plt.title('A sine wave having gap of NaNs between 0.4 and 0.6')
plt.grid(True)

plt.subplot(2, 1, 2)
t[0] = np.nan
t[-1] = np.nan
plt.plot(t, s, '-', lw=2)
plt.title('Graph with NaN in first and last point')

plt.xlabel('time (s)')
plt.ylabel('more nans')
plt.grid(True)

plt.tight_layout()
plt.show()

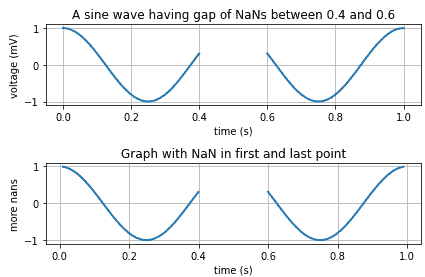

上述代码片段的输出如下: using matplotlib grid function to change grid

在上面的函数中,我们所做的只是添加了plt.grid(True),它显示了最终图形中的网格。

例 2

现在,在下面给出的示例中,我们将向您展示如何使用各种选项自定义图表:

import matplotlib.pyplot as plt
import numpy as np

x = np.linspace(0, 2 * np.pi, 400)
y = np.sin(x ** 2)

plt.plot(x, y, 'orange')

plt.title("Customized Plots")

# customize grids
plt.grid(True, color = "black", linewidth = "1.4", linestyle = "-.")

plt.show()

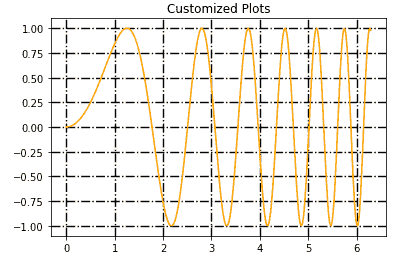

以上代码的输出如下:

custom grid in matplotlib example

在上图中,可以看到网格线是由 -。我们已经使用linestyle参数指定了,线的宽度被指定为 1.4 来控制线的宽度。我们还指定了地块颜色为橙色,可以在输出中看到。

总结:

grid()功能可用于在图形中制作更好的网格。您可以尝试网格线的不同样式、颜色和宽度,以使您的图形在视觉上更好。
